คำอธิบายผลิตภัณฑ์

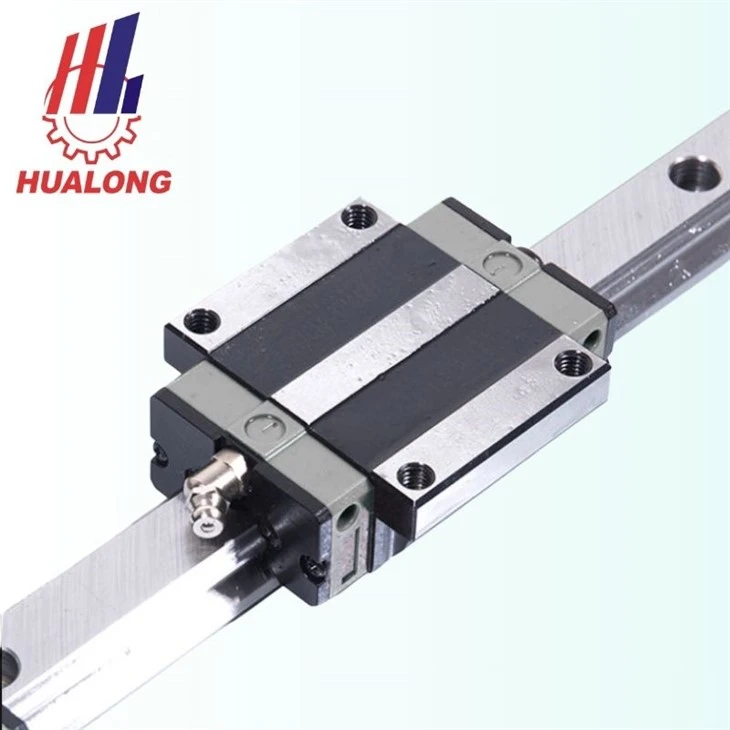

ระบบรางนำทางเชิงเส้นแบบหน้าแปลน|เครื่องจักรหัวหลง
ในระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ เส้นนำเชิงเส้นเป็นองค์ประกอบหลักและสำคัญที่ช่วยให้มั่นใจถึงความแม่นยำและความเสถียรของการทำงานของอุปกรณ์ สำหรับเครื่องแกะสลัก CNC ผู้ผลิตเครื่องกัด การประกอบยานยนต์ อุปกรณ์เซมิคอนดักเตอร์ และการบูรณาการระบบอัตโนมัติด้านลอจิสติกส์ ระบบรางนำทางเชิงเส้นแบบหน้าแปลนของ Hualong มีประสิทธิภาพที่สมบูรณ์และมีเสถียรภาพ คุ้มทุนสูง และเป็นสิ่งทดแทนคุณภาพสูงสำหรับรางนำทางนำเข้าระดับไฮเอนด์ โครงสร้างรับน้ำหนักของรางนำทางมาตรฐานทั่วไปมีจำกัด และมีข้อกำหนดที่เข้มงวดสำหรับการจัดตำแหน่งมาตรฐานระหว่างการติดตั้ง Hualong ใช้การออกแบบหน้าสัมผัสโค้งแบบโกธิกสี่คอลัมน์ 45 องศา ซึ่งสามารถรับโหลดพิกัดที่สมดุลในแนวรัศมี แนวต้านแนวรัศมี และแนวขวาง โดยไม่ทำให้ประสิทธิภาพโดยรวมลดลง รองรับการติดตั้งแนวนอน แนวตั้ง แบบกลับหัว และแบบติดตั้งด้านข้างในทุกทิศทาง เหมาะสำหรับรูปแบบสภาพการทำงานที่ซับซ้อนต่างๆ
คุณสมบัติ
ความสามารถในการรับน้ำหนักเท่ากันสี่ทิศทาง
ระบบรางนำทางเชิงเส้น Hualong ใช้โครงสร้างหน้าสัมผัสโค้งแบบโกธิก 45 องศา พร้อมด้วยลูกเหล็กสี่แถว เพื่อให้ได้การออกแบบโหลดพิกัดด้านข้างแบบรัศมี ป้องกันรัศมี ซ้ายและขวา โครงสร้างที่สมมาตรและสมดุล โดยไม่จำเป็นต้องตรวจสอบพารามิเตอร์โหลดอีกครั้งเนื่องจากการเปลี่ยนแปลงในการติดตั้ง และไม่ต้องกังวลกับอายุการใช้งานที่ลดลง รางนำทางรองรับวิธีการติดตั้งทุกรูปแบบ รวมถึงการติดตั้งแนวนอน แนวตั้ง กลับด้าน และผนังด้านข้าง เพื่อรับมือกับทิศทางแรงโน้มถ่วงและแรงตัดที่เปลี่ยนแปลงตลอดเวลาของอุปกรณ์แบบหลายแกน การอาศัยลักษณะโหลดที่เท่ากันทุกทิศทางสามารถลดความซับซ้อนในการออกแบบเค้าโครงของรางนำโดยไม่ต้องใช้การกำหนดค่ารางนำทางที่จับคู่กันโดยเจตนา ทำให้ต้นทุนและพื้นที่การติดตั้งอุปกรณ์เสริมของเครื่องจักรทั้งหมดมีประสิทธิภาพสูงสุด
ง่ายต่อการติดตั้งการออกแบบการจัดแนวด้วยตนเอง
การวางแนวพื้นผิวที่ไม่ตรงระหว่างการติดตั้งเป็นหนึ่งในปัญหาข้อผิดพลาดที่พบบ่อยและมีราคาแพงที่สุดในระบบรางนำทางเชิงเส้น แม้ว่าข้อผิดพลาดความขนานระหว่างสองรางจะมีเพียงไม่กี่ไมโครเมตร แต่ก็สามารถนำไปสู่การกระจายน้ำหนักของลูกบอลที่ไม่สม่ำเสมอหรือการสึกหรอก่อนเวลาอันควร และยังทำให้เกิดความล่าช้าในการปฏิบัติงานและปัญหาอื่นๆ อีกด้วย
ระบบรางนำทางเชิงเส้น Hualong ใช้กลไกการจัดตำแหน่งตัวเองในการเปลี่ยนรูปแบบยืดหยุ่น ซึ่งใช้โครงสร้างที่ยืดหยุ่นของตัวรางเพื่อดูดซับข้อผิดพลาดในการติดตั้งขนาดเล็ก หลีกเลี่ยงความเข้มข้นของความเครียดจากการสัมผัสและปัญหาการสัมผัสจุดผิดปกติในท้องถิ่นที่เกิดจากการเบี่ยงเบนของการประกอบได้อย่างมีประสิทธิภาพ ด้วยการใช้การออกแบบนี้ เวลาในการติดตั้งสามารถลดลงได้อย่างมากถึง 40% ขจัดความจำเป็นในการขูดและการเจียรแบบแมนนวลที่มีความแม่นยำสูงเมื่อติดตั้งพื้นผิวอ้างอิงและแผ่นรองรองรับ รวมถึงการเจียรแบบแมนนวลจนถึงความเรียบระดับไมโครมิเตอร์
ระบบป้องกันการตกกระแทก
เมื่อซ่อมแซมหรือเปลี่ยนชิ้นส่วน รางนำแบบเดิมมักจะเกิดปัญหาลูกเหล็กกระจัดกระจายและหลุดออกหลังจากที่ตัวเลื่อนแยกออกจากตัวรางนำ

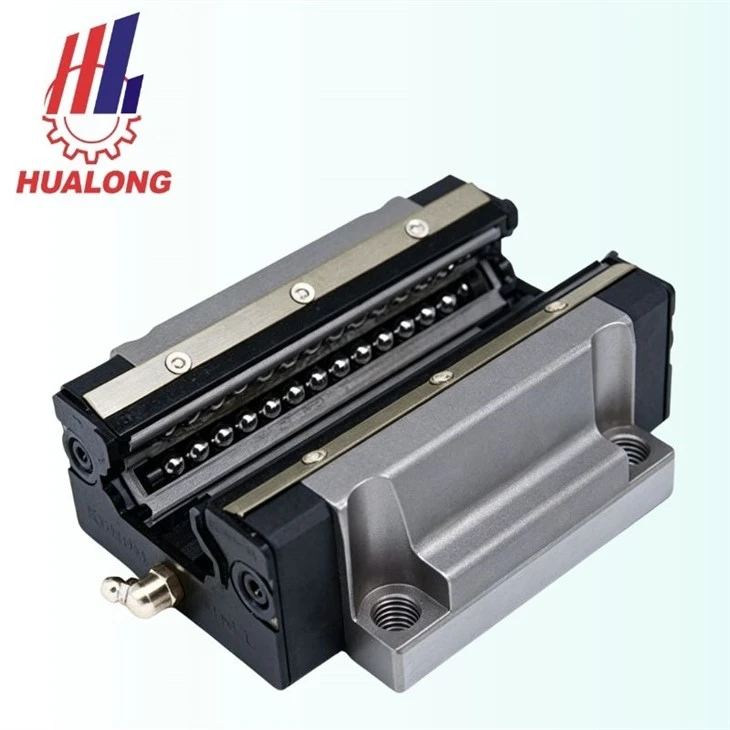

Hualong ใช้การออกแบบโครงสร้างลูกบอลล็อคที่เป็นเอกลักษณ์พร้อมขายึดเสริมพลาสติกในตัว ซึ่งสามารถล็อคลูกบอลเหล็กทั้งหมดในวงจรหมุนเวียนได้อย่างแน่นหนา แม้ว่าตัวเลื่อนและรางนำทางจะแยกออกจากกันโดยสิ้นเชิงก็ตาม
ฟังก์ชันป้องกันการตกนี้สามารถป้องกันความเสียหายจากมลภาวะ หลีกเลี่ยงปัญหาในการรีโหลดลูกบอลแต่ละลูก ช่วยลดการทำงานที่น่าเบื่อของการติดตั้งลูกบอลเหล็กใหม่ด้วยตนเองทีละลูก ช่วยลดเวลาหยุดทำงานของการบำรุงรักษาอุปกรณ์ได้อย่างมาก และบีบอัดเวลาการบำรุงรักษาจากชั่วโมงเหลือเป็นนาที ระบบรางนำเชิงเส้นของ Hualong ผสมผสานกับการซีลปลายปากคู่และโครงสร้างการกำจัดฝุ่นในตัว สามารถรักษาการทำงานที่เชื่อถือได้ในสภาพแวดล้อมการทำงานที่เต็มไปด้วยฝุ่น เครื่องจักรในศูนย์ที่สัมผัสกับสารหล่อเย็น และสิ่งอำนวยความสะดวกด้านลอจิสติกส์กลางแจ้งเป็นเวลานาน
ข้อควรระวังในการติดตั้งรางนำทางเชิงเส้นตรง
เมื่อติดตั้งลิเนียร์ไกด์ อย่าถอดตัวเลื่อนออกเว้นแต่จำเป็น หากคุณต้องการถอดหรือติดตั้งแถบเลื่อนออกจากรางนำ โปรดใช้รางยึดที่ให้มาด้วย
เมื่อติดตั้งลิเนียร์ไกด์ ห้ามสลับแถบเลื่อนของลิเนียร์ไกด์ที่ไม่สามารถใช้แทนกันได้โดยพลการ เพื่อหลีกเลี่ยงผลกระทบต่อความแม่นยำ
เมื่อติดตั้งรางนำเชิงเส้น โปรดใช้ประแจปอนด์และปฏิบัติตามแรงบิดที่แนะนำของบริษัทเราเพื่อล็อคสลักเกลียวตามลำดับเพื่อให้แน่ใจว่ารางนำตรง
ข้อดีของรางนำทางเชิงเส้นตรงของเรา
การส่งมอบระบบที่สมบูรณ์
ต่างจากซัพพลายเออร์ที่ขายรางนำทางและตัวเลื่อนแยกกัน Hualong ใช้โหมดการประกอบจากโรงงานเพื่อให้ผลิตภัณฑ์ในรุ่นเดียวกันทั้งชุดสามารถใช้แทนกันได้ แถบเลื่อนรุ่นเดียวกันสามารถปรับให้เข้ากับรางนำรุ่นเดียวกันได้ ทำให้การเลือกชิ้นส่วนอะไหล่และการจัดการสินค้าคงคลังง่ายขึ้นอย่างมาก
ลูกเหล็กความแม่นยำ P4
ลูกบอลหมุนเวียนทั้งหมดตรงตามมาตรฐานระดับความแม่นยำ G10 P4 ให้การเคลื่อนไหวที่ราบรื่นและเสียดสีต่ำโดยมีค่าสัมประสิทธิ์การเสียดสีต่ำเพียง 0.005 เพียงหนึ่งในห้าสิบของรางเลื่อนธรรมดา ซึ่งช่วยลดความต้องการขนาดของมอเตอร์และสามารถรองรับมอเตอร์ที่มีขนาดเล็กลงได้ ช่วยลดการใช้พลังงานได้อย่างมีประสิทธิภาพภายใต้สภาวะที่มีการหมุนเวียนสูง สามารถนำไปใช้อย่างกว้างขวางกับการใช้งานการปั่นจักรยานด้วยความเร็วสูง เช่น การหยิบและวางแขนหุ่นยนต์และสายการผลิตบรรจุภัณฑ์
หลายซีรี่ส์ครอบคลุมทุกสภาวะการใช้งาน
คู่มือเชิงเส้นหน้าแปลนลูกปืน Hualong มีชุดผลิตภัณฑ์สามชุด: ประเภทมาตรฐาน HGH, ประเภทโหลดสูง HEG และประเภทกว้าง HWE
ความสามารถในการรับน้ำหนักของตัวเลื่อนแต่ละตัวอยู่ในช่วงตั้งแต่ 100 กก. ถึง 6,000 กก. ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่หลากหลาย เช่น อุปกรณ์ที่มีความแม่นยำน้ำหนักเบา สายการผลิตอัตโนมัติ และเครื่องมือเครื่อง CNC สำหรับงานหนัก
ความแข็งแกร่งด้านประสิทธิภาพระดับโลก
Hualong มุ่งเน้นไปที่สาขาเทคโนโลยีการเคลื่อนที่เชิงเส้นมาตั้งแต่ปี 1997 และได้รับสิทธิบัตรระดับชาติทั้งหมด 81 ฉบับ ซึ่งรวมถึงสิทธิบัตรการประดิษฐ์หลัก 41 ฉบับ ผลิตภัณฑ์ของเราถูกส่งออกไปยังกว่า 200 ประเทศและภูมิภาค ผลิตภัณฑ์ทุกชุดผ่านกระบวนการที่เข้มงวด เช่น การทดสอบการทำงานอย่างต่อเนื่องและการตรวจสอบความแม่นยำก่อนออกจากโรงงาน เพื่อให้มั่นใจในคุณภาพของโรงงาน
แอปพลิเคชัน
เหตุใดจึงเลือกระบบรางนำทางเชิงเส้นของ Hualong
ข้อมูลจำเพาะ |
รายละเอียด |
| ติดต่อดีไซน์ | ซุ้มโค้งแบบโกธิกสี่แถวพร้อมมุมสัมผัส 45 องศา |
| ทิศทางการโหลด | โหลดเท่ากันในสี่ทิศทาง: รัศมี/รัศมีย้อนกลับ/ตามขวาง |
| ผู้ถือลูกบอล | รางเสริมพลาสติกป้องกันการหล่นในตัว |
| ผนึก | ซีลปลายปากคู่ มีมีดโกนกำจัดฝุ่นในตัว |
| ชุด | HGH (มาตรฐาน) / HEG (งานหนัก) / HWE (โปรไฟล์กว้าง) |
| โหลดช่วง | ซีรีส์ 15–55 ความสามารถในการรับน้ำหนัก: 100 กก. - 6,000 กก |
| การติดตั้ง | การติดตั้งแนวนอน / แนวตั้ง / คว่ำ / แก้มยาง |
| ความสามารถในการเปลี่ยนกันได้ | สามารถใช้แทนกันได้อย่างสมบูรณ์ภายในซีรีส์รุ่นเดียวกัน |
| ความแม่นยำ | ลูกเหล็กเกรด P4 ความแม่นยำ G10 |
| แรงเสียดทาน | ค่าสัมประสิทธิ์ต่ำเพียง 0.005 |
ทำไมต้องเลือกฮัวหลง?
Hualong มีประสบการณ์ 35 ปีในการใช้งานหนักในด้านรางนำเชิงเส้นตรงแบบบอลชนิดหน้าแปลน และมีทักษะเป็นพิเศษในการจัดหาโซลูชันประเภทหน้าแปลนสำหรับเครื่องมือกลขนาดใหญ่และอุปกรณ์หลอม เราดำเนินการฐานการประมวลผลสำหรับงานหนักขนาด 50,000 ตารางเมตร พร้อมด้วยเครื่องบดรางนำโครงสำหรับตั้งสิ่งของที่มีความแม่นยำสูงของเยอรมัน ซึ่งมีความยาวในการประมวลผล 8 เมตร และสายการรักษาความร้อนในบรรยากาศที่ควบคุมได้ของ Aixie Lin ของออสเตรีย เพื่อให้มั่นใจว่าความแข็งของรางนำหน้าแปลนแต่ละอันมีความสม่ำเสมอ และความลึกของชั้นที่ชุบแข็งนั้นมากกว่าหรือเท่ากับ 1.5 มม.
01
แทนที่การนำเข้าด้วยเวลาจัดส่งเพียงครึ่งเดียว
เข้ากันได้อย่างสมบูรณ์กับรางหน้าแปลนลูกกลิ้งจาก THK, INA, NSK และแบรนด์อื่นๆ ในแง่ของขนาดการติดตั้ง ประสิทธิภาพที่เทียบเคียงได้ และราคาต่ำกว่า 30 40% การปรับแต่งที่ไม่ได้มาตรฐานจะใช้เวลาในการจัดส่ง 15 ถึง 20 วัน ในขณะที่การนำเข้าโดยทั่วไปจะใช้เวลา 8 ถึง 12 สัปดาห์
02
สามารถควบคุมคุณภาพได้ตลอดกระบวนการทั้งหมด
ตั้งแต่วัตถุดิบเหล็กแบริ่ง การอบชุบด้วยความร้อน ไปจนถึงการเจียรโปรไฟล์ ทั้งหมดนี้เสร็จสิ้นภายใน และรางนำแต่ละอันมาพร้อมกับรายงานการตรวจจับความขนานขณะเดิน 100%
03
การป้องกันและหล่อลื่นฝุ่นสำหรับงานหนักระดับมืออาชีพ
เครื่องขูดโลหะมาตรฐานเพื่อต้านทานเศษอนุภาคขนาดใหญ่ ตัวเลือก KK หรือ SH โมดูลหล่อลื่นตัวเอง E2 ไม่ต้องการการจ่ายน้ำมันเชื้อเพลิงจากส่วนกลาง และเหมาะสำหรับการใช้งานหนักในระดับความสูงสูงหรือในห้องสะอาด
04
บริการโลคัลไลเซชันทั่วโลก
เรามีตัวแทนในหลายประเทศและส่งออกไปยังกว่า 150 ประเทศและภูมิภาค วิศวกรที่พูดได้หลายภาษาให้ความช่วยเหลือระยะไกลตลอด 24 ชั่วโมง และสามารถส่งวิศวกรในพื้นที่ไปยังไซต์งานเพื่อเป็นแนวทางในการติดตั้งด้านล่างและการแก้ไขจุดบกพร่องแบบขนาน
ข้อดีของเรา
ประสบการณ์ด้านวิศวกรรมมากกว่า 35 ปี
Hualong ก่อตั้งขึ้นในปี 1997 และสั่งสมประสบการณ์ด้านการวิจัยและการผลิตมากกว่า 35 ปีในสาขาเทคโนโลยีการเคลื่อนที่เชิงเส้น เรามีสิทธิบัตรระดับชาติ 81 ฉบับและสิทธิในทรัพย์สินทางปัญญาอิสระ 41 ฉบับ
01
ได้รับการรับรองการผลิต ISO 9001
โรงงานผลิตมากกว่า 50,000 ตารางเมตรมีการติดตั้งการบดที่แม่นยำ การอบชุบด้วยความร้อน และสายการประกอบอัตโนมัติเพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอของผลิตภัณฑ์แต่ละชุด
02
ส่งออกไปยังกว่า 200 ประเทศและภูมิภาค
ระบบรางนำทางเชิงเส้น Hualong ได้รับความไว้วางใจอย่างสูงจากวิศวกรและผู้ผลิตอุปกรณ์ดั้งเดิมในอเมริกาเหนือ ยุโรป เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง และแอฟริกา และได้สร้างเครือข่ายการจัดจำหน่ายในทวีปต่างๆ
03
ขายตรงจากโรงงาน
ด้วยการกำจัดมาร์กอัปของผู้จัดจำหน่าย ต้นทุนของโซลูชันการเคลื่อนที่เชิงเส้นที่ Hualong มอบให้จึงต่ำกว่าแบรนด์ที่คล้ายกัน 30 ถึง 50% จึงไม่ส่งผลกระทบต่อคุณภาพหรือความแม่นยำของวัสดุ
04
รับประกัน 1 ปีและการสนับสนุนตลอดอายุการใช้งาน
คู่มือเชิงเส้นแต่ละตัวมีการรับประกันคุณภาพ 1 ปี ทีมงานของเราให้การสนับสนุนทางเทคนิคตลอด 24 ชั่วโมงทุกวัน และดูแลสินค้าคงคลังอะไหล่เพื่อการจัดส่งที่รวดเร็วทั่วโลก
05
คำถามที่พบบ่อย
คำถามที่ 1: คู่มือเชิงเส้น Hualong สามารถแทนที่คู่มือเดิมของอุปกรณ์ที่มีอยู่ได้หรือไม่
ตอบ 1: ใช่ ซีรีส์ Hualong HGH เป็นไปตามขนาดมาตรฐานอุตสาหกรรมและมีความเข้ากันได้ทางโครงสร้างที่ดีเยี่ยม วิศวกรสามารถปรับเปลี่ยนได้โดยไม่ต้องออกแบบพื้นผิวการติดตั้งใหม่ และสามารถเปลี่ยนส่วนประกอบการติดตั้งเพื่อใช้งานได้โดยตรง
คำถามที่ 2: ซีรี่ส์ HGH, HEG และ HWE แตกต่างกันอย่างไร
A2:
HGH เป็นชุดไฟล์การกำหนดค่ามาตรฐานที่เหมาะสำหรับสถานการณ์ระบบอัตโนมัติทั่วไป
HEG ให้ความสามารถในการรับน้ำหนักที่สูงขึ้นสำหรับเครื่องมือกล CNC งานหนัก และโครงสร้างตัวเลื่อนได้รับการปรับปรุงให้แข็งแกร่งขึ้นเพื่อปรับให้เข้ากับสภาพการทำงานของเครื่องมือกล CNC งานหนัก
HWE ใช้ส่วนรางนำที่กว้างขึ้น ซึ่งมีความต้านทานการโค้งงอและแรงบิดที่ดีกว่า และเหมาะสำหรับสถานการณ์การใช้งานที่ต้องการความเสถียรเพิ่มเติมเพื่อต้านทานโหลดโมเมนต์
คำถามที่ 3: ฉันสามารถติดตั้งรางนำแบบกลับหัวหรือแนวตั้งได้หรือไม่?
A3: แน่นอน. รางนำใช้โครงสร้างหน้าสัมผัสลูกเหล็กสี่คอลัมน์ 45 องศา ซึ่งไม่จำกัดทิศทางการติดตั้ง ไม่ว่าจะเป็นการติดตั้งในแนวตั้ง การติดตั้งในแนวตั้ง การติดตั้งแบบกลับหัว หรือการติดตั้งผนังด้านข้าง ก็สามารถรักษาความสามารถในการรับน้ำหนักที่สม่ำเสมอ
คำถามที่ 4: คุณให้การสนับสนุนการติดตั้งหรือไม่
A4: ใช่. Hualong สามารถให้คำแนะนำในการติดตั้งวิดีโอระยะไกลแบบมาตรฐาน พร้อมด้วยคู่มือการติดตั้งโดยละเอียดและข้อกำหนดพารามิเตอร์แรงบิดมาตรฐาน สำหรับการสั่งซื้อจำนวนมาก เราสามารถจัดให้วิศวกรจัดการฝึกอบรมการติดตั้งนอกสถานที่และบริการสอบเทียบความแม่นยำได้
เครื่องจักร Hualong|ก่อตั้งเมื่อปี พ.ศ. 2540|81 สิทธิบัตรระดับชาติ|ส่งออกไปยัง 200+ ประเทศ
